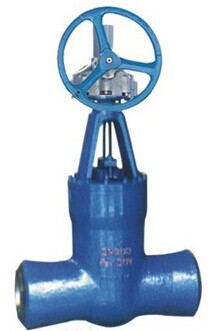

傘齒輪焊接雙閘板閘閥

產品型號： Z562Y

產品口徑： DN50-600

產品壓力： 1.0～32.0MPa

產品材質： 鑄鋼、不銹鋼等

工作壓力1.0Mpa-50.0Mpa


閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。

閘閥具有以下優點：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

一、用途： 安裝水、汽管道上，作啟閉裝置用。

二、結構簡述：
1. 支管兩端為焊接連接，閥門的開啟和關閉由齒輪傳動裝置來控制。
2. 閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板，萬向頂、夾圈等組成，借閥體內導向作升降運動。
3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。
4. 閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。

三、安裝說明：
1. 閥門安裝時必須垂直安裝在水平管道上， 介質可以從任何一側進入。管道沖洗干凈后， 才可安裝閥門。

2. 此閥在使用時，應全開或全關，不能作調節 閥使用。
