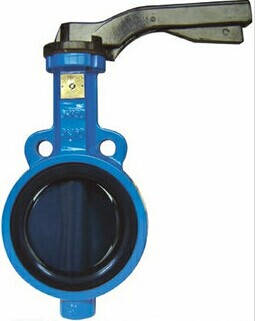

產品名稱：無銷蝶閥
產品型號：D71N
產品口徑：DN50-300
產品壓力：1.0MPa
產品材質：鑄鋼、不銹鋼、合金鋼等
聯系電話：15901687301
無銷蝶閥概述：
1.采用尼龍無銷蝶板，具有優異的減磨、自潤滑性，操作力矩比普通有銷蝶閥降低百分之四十。
2.密封面耐磨性好（尼龍耐磨性是銅的七倍），可明顯延長蝶閥的使用壽命，與普通中線蝶閥相比，使用壽命可明顯延長3倍。
3.尼龍材料無任何毒性，并且抗菌、抗霉，符合人們?nèi)找嬷匾暤木G色環保要求。
4.尼龍具有優異的耐堿、鹽性能，耐弱酸侵蝕，對有機化合物呈惰性，適應范圍廣。
5.先進的無銷連接，保證了介質與金屬完全隔離，提高了產品的可靠性，使蝶閥的維修簡便易修，省時省工。
6.產品價格遠低于不銹鋼閥門價格，可明顯降低工程造價。
7.產品與管道法蘭連接尺寸符合現有蝶閥產品的各國標準 尼龍涂覆可防止菌類生長，同時又抗腐蝕能經受2000小時的鹽霧試驗，10年的海水浸泡試驗，同時又能防紫外線的照射和沖擊，并具有摩擦系數小。
無銷蝶閥設計標準：
1、結構長度執行：GB/T12221-1989.DIN3202-1999.標準。
2、連接法蘭符合：GB、DIN、ANSI、JIS、BS標準。
3、試驗與檢驗按GB/T13927-92《通用閥門壓力試驗》及API598標準的規定。
|
9 |
孔用擋圈 |
65Mn |
|
8 |
墊片 |
Q235-A |
|
7 |
對開環 |
BRONZE |
|
6 |
閥座 |
BUNA-N、EPDM |
|
5 |
O型圈 |
BUNA-N |
|
4 |
襯套 |
BRONZE、PTFE |
|
3 |
閥軸 |
SS416 |
|
2 |
蝶板 |
DI/CF8 |
|
1 |
閥體 |
CASTIRON |
|
序號 |
名稱 |
材質 |
|
參數/規格 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
|
HA |
76 |
90 |
95 |
114 |
127 |
140 |
176 |
205 |
240 |
|
HB |
116 |
113 |
123 |
150 |
155 |
165.5 |
208 |
250 |
295 |
|
HC |
32 |
32 |
32 |
32 |
32 |
32 |
36 |
36 |
36 |
|
L |
45 |
48 |
49 |
55 |
58 |
59 |
64 |
70 |
80 |
|
φA |
12.7 |
12.7 |
12.7 |
15.8 |
19.05 |
19.05 |
22.2 |
28.6 |
31.8 |
|
φC |
90 |
90 |
90 |
90 |
90 |
90 |
125 |
125 |
150 |
|
□N
|
9 |
9 |
9 |
11 |
14 |
14 |
22 |
22 |
22 |
|
φE |
70 |
70 |
70 |
70 |
70 |
70 |
102 |
102 |
125 |
|
φF |
9 |
9 |
9 |
9 |
9 |
9 |
11 |
11 |
13 |
